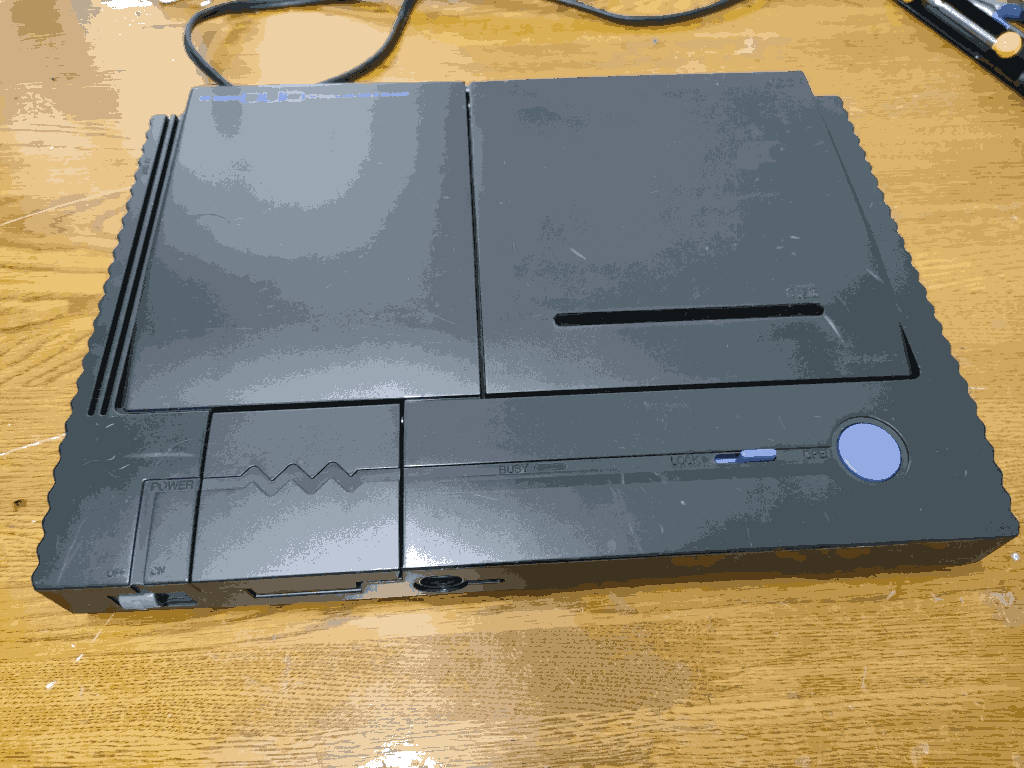

PCエンジンDUO S端子改造

PCエンジンDUOはコンポジットはあるもののS端子がなかったので
ゴニョゴニョして使えるように改造した��(･Д･ﾉ)ﾉ

S端子改造方法は、PCエンジンの外装を穴をあけたりしてちょっと大変〜
備忘録として手順を書いておこう(`･ω･´)

〜〜PCエンジンDUO S端子改造方法〜〜

〜分解〜

PCエンジンの裏側のネジを外し、外装の上側を持ち上げ外装を外す
基板上に刺さってるコネクタを外し、直接ついてる黒い線も
ハンダこてをつかって取り外しCDドライブを分離させ
基板上にあるネジを全て外して、裏返せる状態にする

〜配線〜

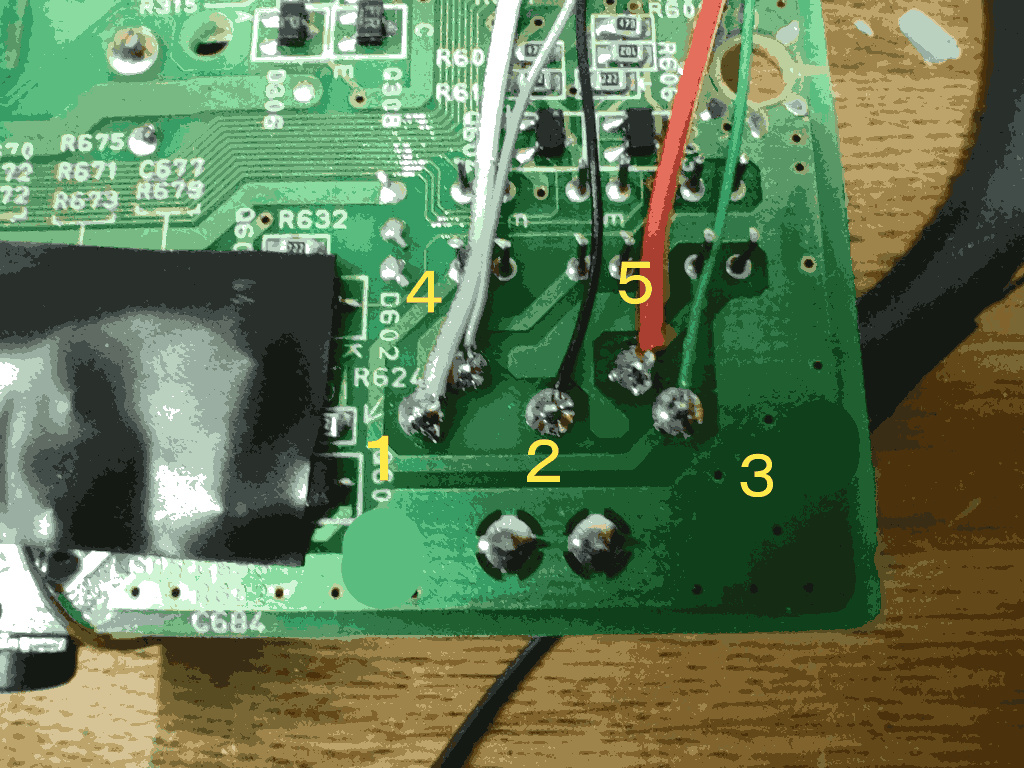

PCエンジンDUOの裏側のDIN端子の付け根部分は
上の画像の番号通りのピンアサインになっているので2と4と3番に線をつけます

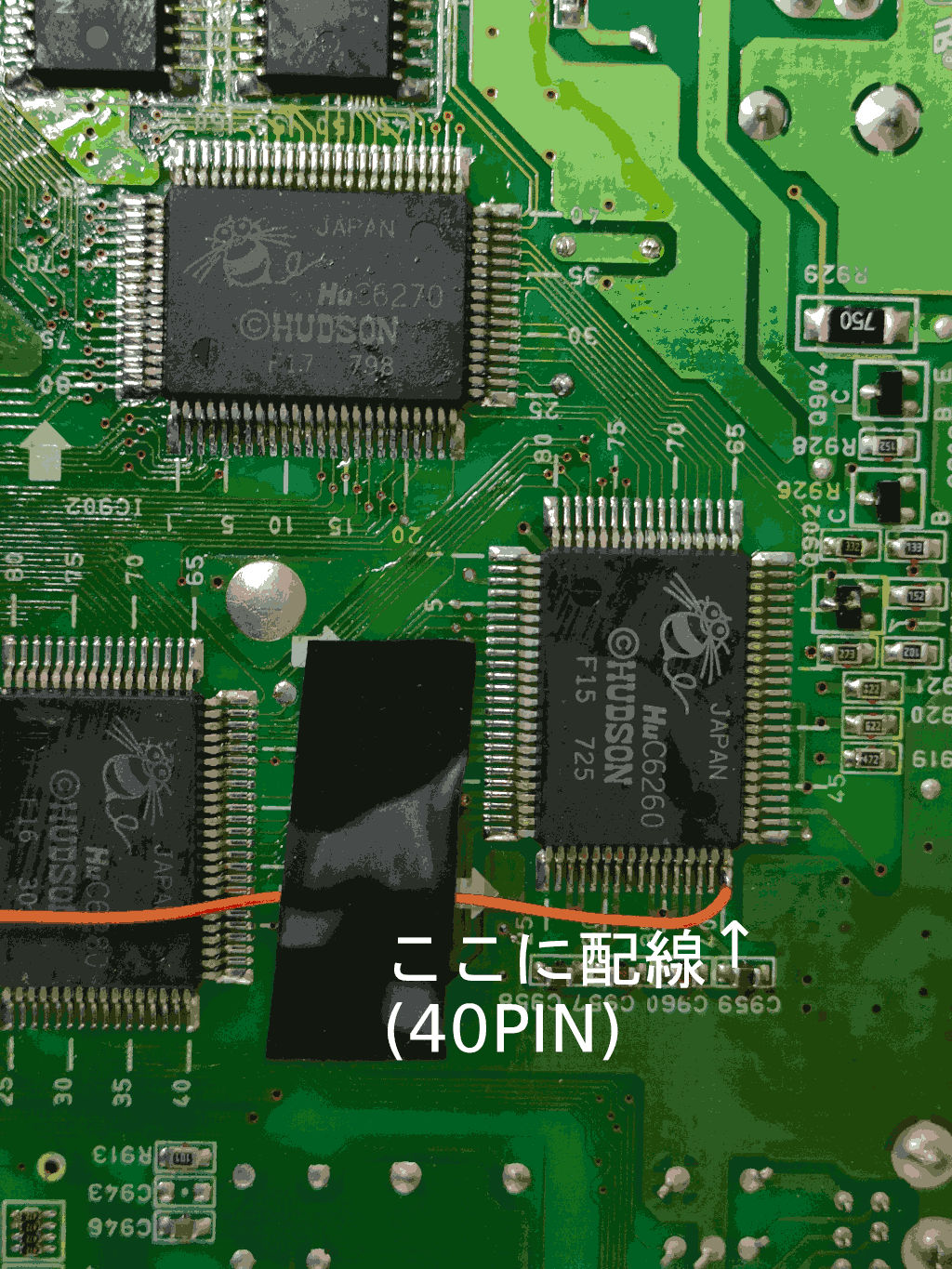

HuC6260の40ピンに線をつけます

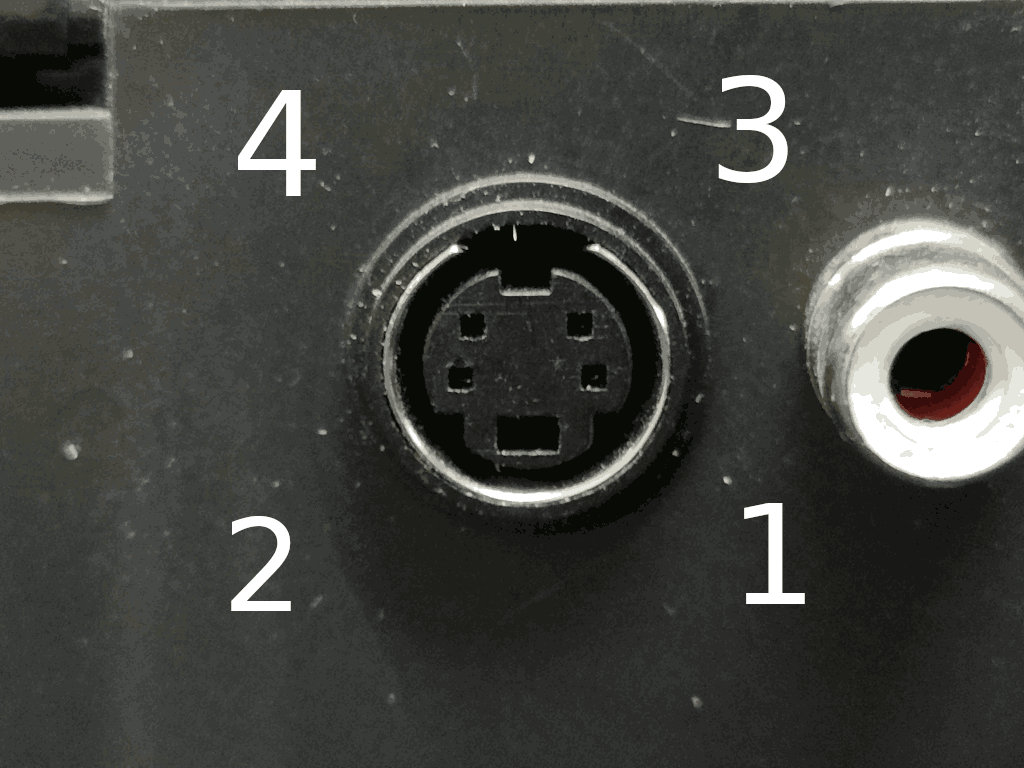

トランジスタのEにDINの4番、CはHuC6260の40ピン、Bは220Ωの抵抗を付けてS端子の3番に配線
DINの3番をS端子4番に配線 DIN2番目をS端子2,1番に配線！　これで配線作業は終わりです！(ﾟ∀ﾟ)

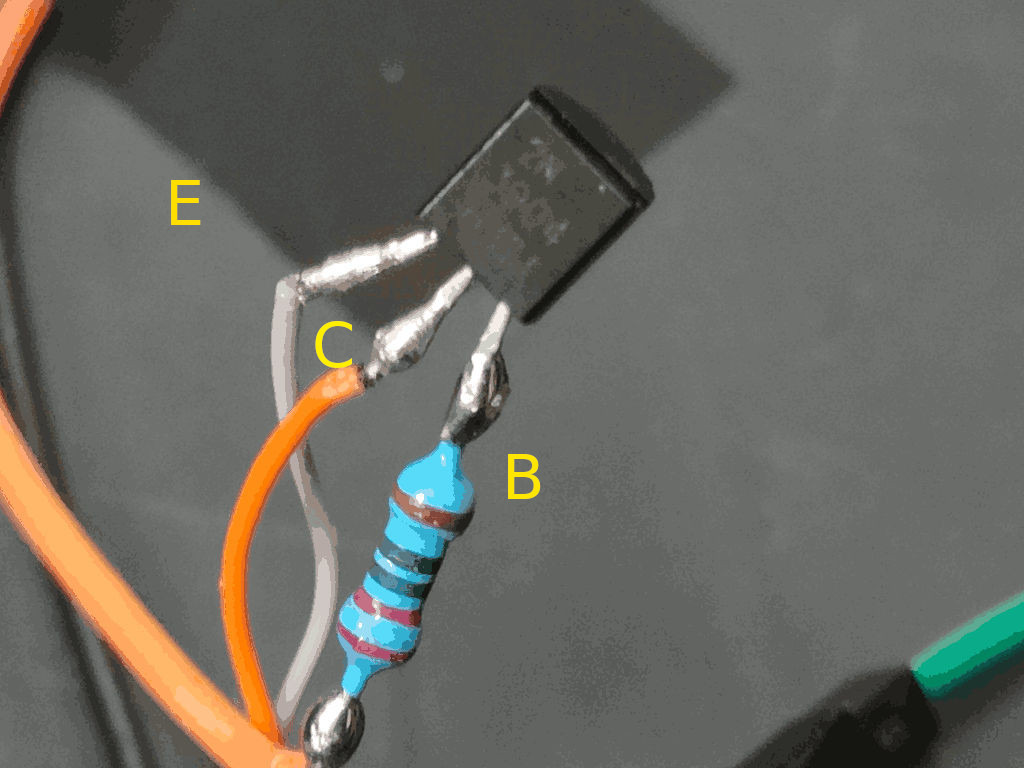

私は場合、上の画像通りにトランジスタに直に線をつけて、絶縁テープでぐるぐるまきにしてます！

画像のこの辺あたりに穴を開けて配線したS端子を取り付け、元の状態に組み上げて完成です(*'ω'*)

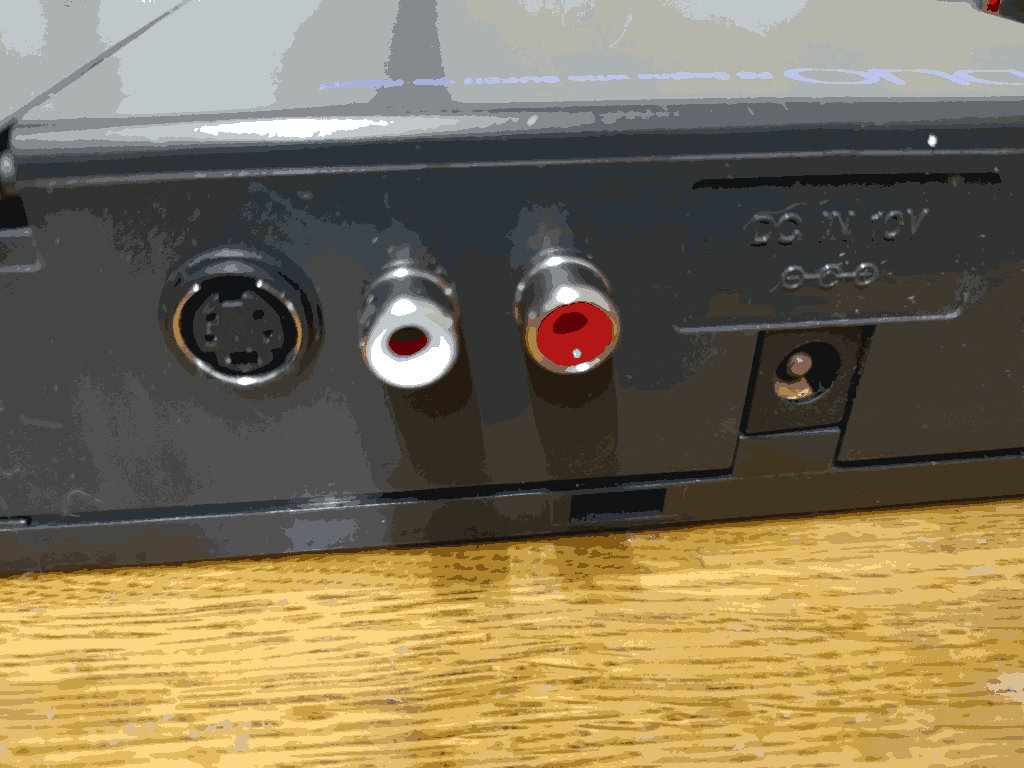

私の場合はS端子のほか、ちょっとイジって音声もRCA化してテレビにつなぎやすく改造しました･:*:･(*´∀`*)･:*:･
DIN端子のところから音声とってくる簡単な改造！笑
