最近ハードでスーパーファミコンジュニアが売られていたので購入した！
通常のスーパーファミコンと比べると画質が結構いいです。
しかし残念ながらジュニアは廉価版なのでコンポジットとRFしか映像出力を対応していない( ﾟдﾟ )
そこで情報によるとすこし改造をすると使えるようになるらしいので、S端子を使えるようにした。
必要なのは
- ７５Ωの抵抗２つ
- 220uFの電解コンデンサ
- 0.1uFのセラミックコンデンサ
たったコレだけでS端子対応出来るようになる（＾ω＾）
↓詳しい配線はここを見ればわかると思います↓

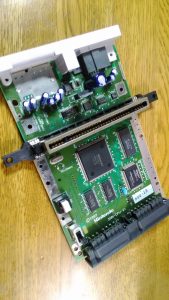

分解っ！
そしてハンダづけ～

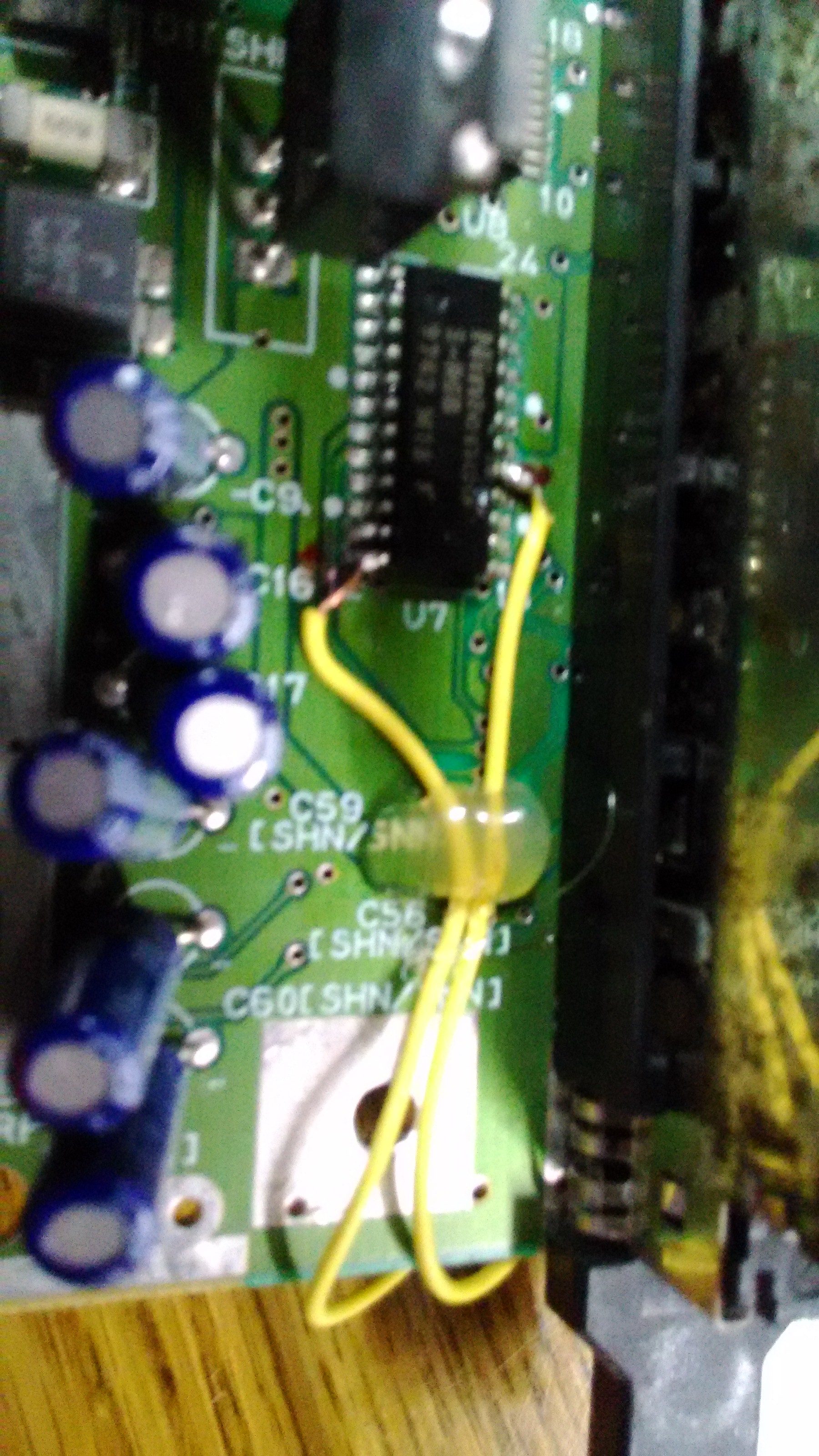

こんな感じにはんだしました～(´・ω・｀)
S-RGBの部分のはんだ付けが非常に難しかったという（笑）
どうやらRGBも対応出来るらしいのでこのあとRGBも使えるようにした。
（RGBのケーブルと写せるモニターがない（笑））
しかし、最近の液晶TVはS端子を搭載していないのがほとんどなのでは？と思う
