X68000PROのスピーカーの音量だが、PC8801と比べると結構小さかったので、大きくしてみた(´・ω・｀)
この画像のR202とR203の部分の抵抗を変えてあげれば、音量を大きくまたは小さくできる(´∀｀)

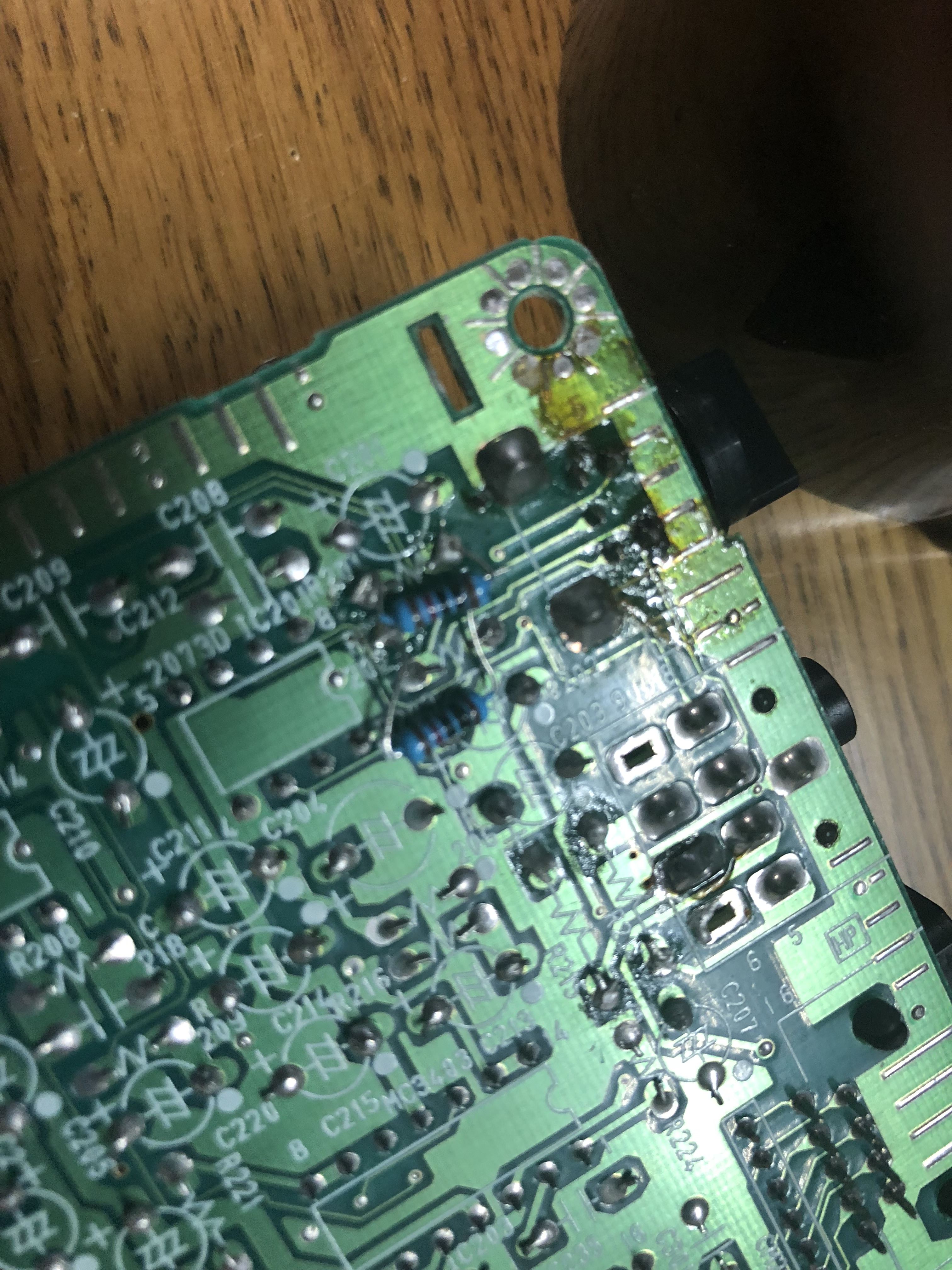

私は裏側に抵抗を取り付けましたよ
物凄い雑ですが、とりあえずいいかな…
あとは組み上げて完了… と行きたかったのですが、組み立てて電源入れたら…
シュウウゥゥゥウ！
！？(ﾟДﾟ)
煙を吐いたのですよ(笑)
どこから煙出たかというと、フロッピーのマザーボードとつながるフレキシブルケーブルのコネクタ付近ですね。
フロッピーを分解してみると…

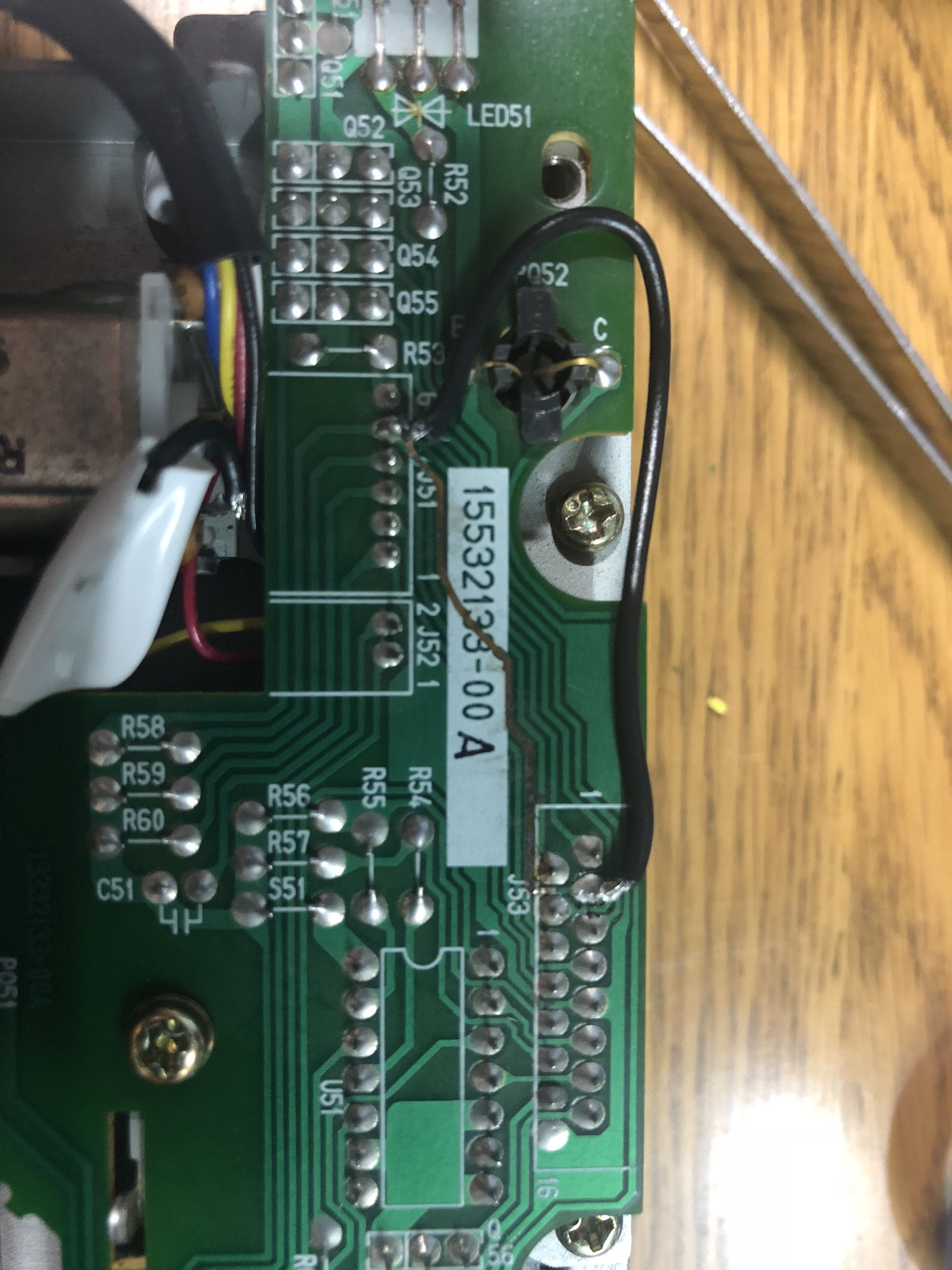

※この画像は既に処置を行った画像です
見ての通り一部完全に基盤が剥がれてますね…
とりあえず見たところ軽傷だったので、パターン剥がれをおって剥がれてないところまで、配線。
あとは組み立てて動作チェック！
動くは動くのだが、ヘッドからカタカタ音が出て、どこかにぶつかっているような感じで、ばらした状態で見てみると、どうもヘッドがうまく動いてない。

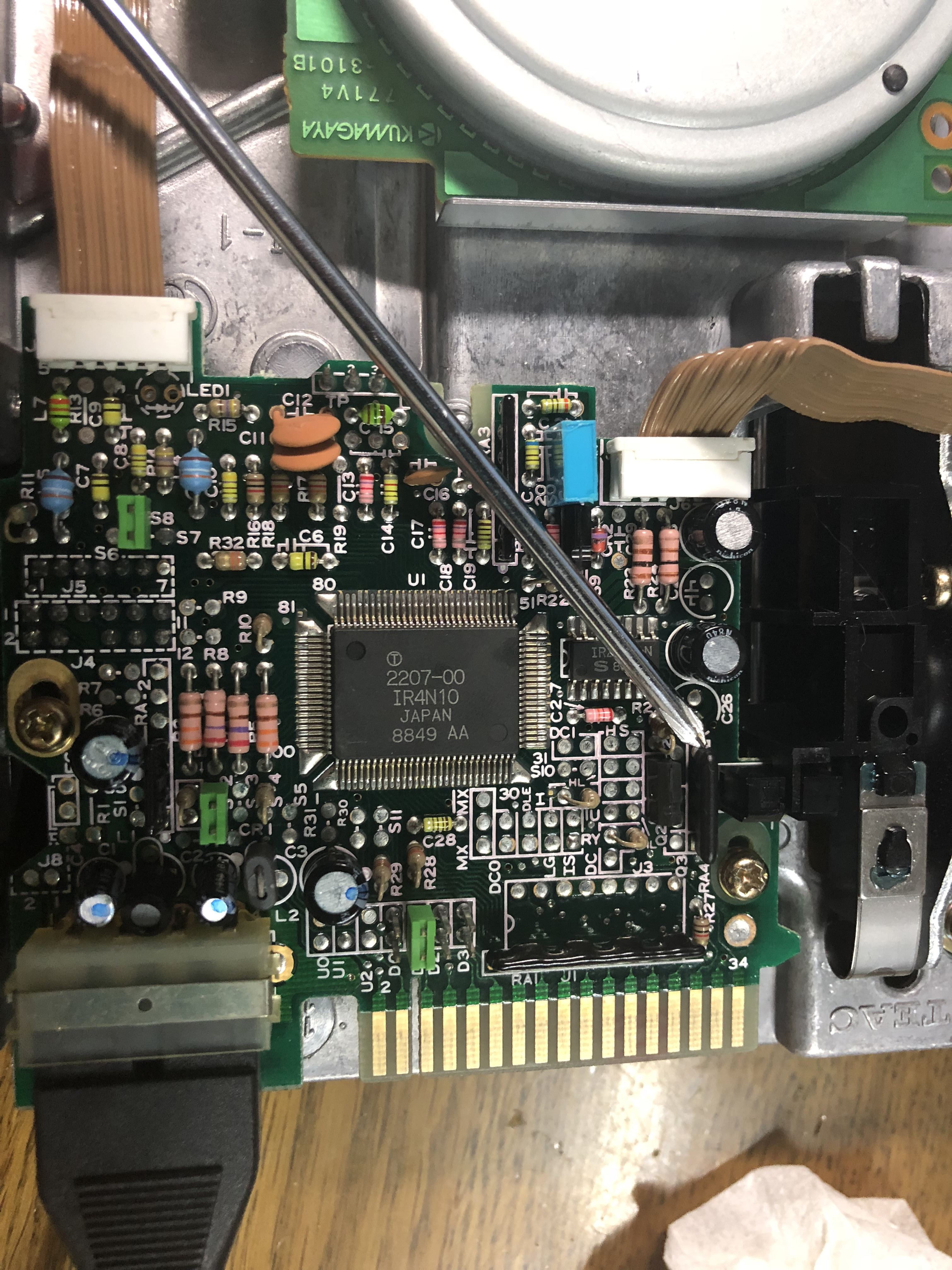

フロッピードライブをよく見てみると、ヘッドの位置を検知するセンサーがあった
※ドライバーの先あたりがセンサー
フロッピーの裏側の基盤部分を分解したとき、基盤の位置が合っていないと、ヘッドが限界以上まで動いてしまいカタカタぶつかる。
ここの基盤の位置を直して、動作確認するとしっかり動くようになった(´・ω・`)
とりあえず一安心…
なんだかんだで音量上げるだけなのに、いろいろと厄介事に巻き込まれて手間がかかってしまった、下手すると真のジャンクになるとこでした(笑)
それで、組み上げて音を出してみると、PC8801くらいの音量になりましたが
音量MAXにすると音割れが目立つようになる(笑)
MAXから少し下げてあげると音割れがなくいい感じになる(・∀・)
X68000PRO使ってて音量が小さいなと思ったらこの方法を試してみてはどうですかな？
